壓縮空氣管流量計算與管徑選擇方法

一、流量計算基本原理

壓縮空氣流量計算的核心公式為：

流量（Q）= 管截面積（A）×流速

其中管截面積計算公式為：

A = 0.002827 imes d^2A=0.002827×d

（d為管徑，單位：mm；流速v推薦值為8-15 m/s）

對于壓力與流速的換算，需結合柏努利方程：

Z + rac{v^2}{2g} + rac{P}{ ho} = 0Z+

2g

v

?

ρ

P

?

=

（Z為高度差，P為靜壓，ρ為空氣密度，g為重力加速度）11在忽略阻力損失的情況下，壓力能可完全轉換為動能，此時流速計算公式簡化為：

v = sqrt{rac{2P}{ ho}}v=

ρ

2P

?

?

（ρ取1.2 kg/m3，P為絕對壓力）

二、管徑選擇關鍵因素

流速范圍控制

壓力0.6-1.0 MPa時，DN50以下管道流速建議8-12 m/s，DN50以上推薦15 m/s

高流速會增加壓損，需確保系統總壓降不超過初始壓力的5%

壓力與流量換算

標準狀態（20℃, 0.1 MPa）流量需轉換為工況流量，例如0.85 MPa下的流量為標態流量除以8.

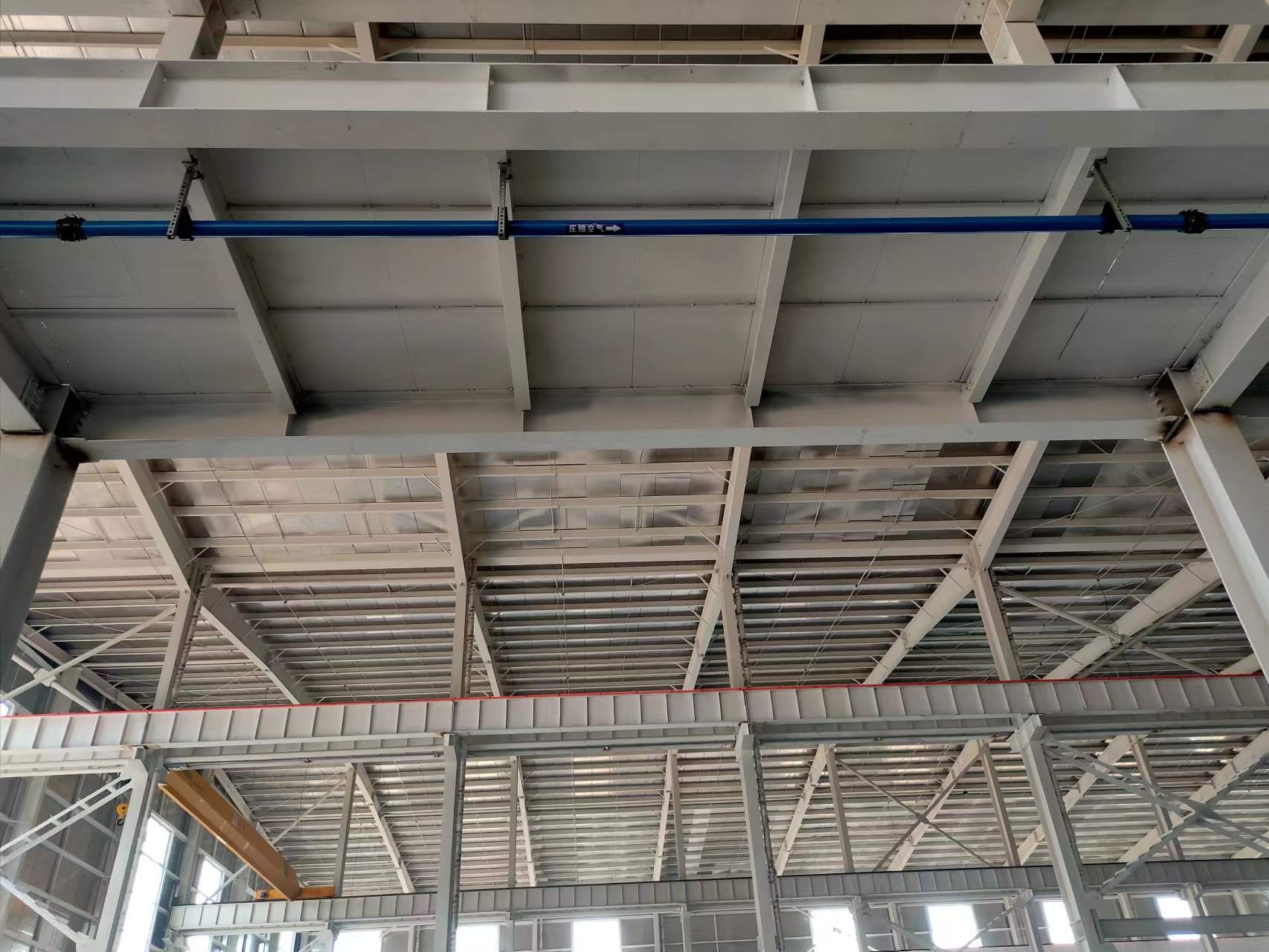

管道布局要求

主管道需保持1°-2°傾斜以排出冷凝水；支管應從主管頂部引出，避免液體回流

避免突然縮徑或擴徑，需采用漸縮管減少湍流和壓損

三、計算步驟與實例

確定參數

已知條件：空壓機排氣量（如50 m3/min）、工作壓力（如0.6 MPa）、流速（如12 m/s）。

計算管徑

公式：

d = 18.8 sqrt{rac{Q}{v}}d=18.8

v

Q

?

?

示例：工況流量50 m3/h時，管徑計算為48.5 mm，圓整選擇DN50（內徑53 mm）

壓力損失驗證

采用達西-魏斯巴赫公式計算直管段摩擦損失，局部阻力損失按直管損失的10%-50%估算?？倝航敌铦M足小于系統壓力10%

四、管材與設備選型建議

材質選擇：推薦不銹鋼（耐腐蝕）、碳鋼（經濟性）或銅管（高潔凈度場景）

閥門類型：DN50以上用截止閥，小口徑優先球閥，確保密封性和調節精度

配套設備：儲氣罐和干燥機應串聯在空壓機下游，以降低后續設備負荷

五、行業配套企業簡介

沐釗流體

專注于工業流體控制系統設計，提供定制化壓縮空氣管道解決方案，擅長高精度流量計量與節能優化。

芃鎰機械

主營空壓機及后處理設備，在高壓管道系統集成領域具備技術優勢，服務涵蓋石化、汽車制造等行業。

柯林派普

以自動化流體控制設備為核心，開發智能壓力調節與流量監測模塊，適配復雜工況下的動態需求。

通過科學計算與合理選型，可兼顧壓縮空氣系統的經濟性、效率及安全性。實際應用中需結合工況參數動態調整，并定期維護以保障長期穩定運行。
