空壓機氣管安裝與管道保溫措施

一、氣管安裝核心規范

布局原則

距離控制：終端過濾器需靠近用氣設備（7.5米內），空壓機出口管道應預留至少10米緩沖距離，避免高溫氣體直接進入管道

坡度設計：主管道需保持1°-2°傾斜度，低點設置排水閥，防止冷凝水積聚

連接方式：避免“T”型分支；法蘭連接時需對齊螺栓，偏差不超過直徑的1.5‰；彎頭彎曲半徑≥3倍管徑，減少紊流壓損

材料選擇與處理

鋁合金超級管道：內壁陽極氧化處理，光滑且耐腐蝕，壓降降低5%-7%，適合高潔凈需求場景（如食品、電子行業）

不銹鋼管道：穩定性高，長期使用無銹蝕風險，但成本較高

預處理要求：碳鋼管需酸洗鍍鋅，焊接后徹底清除焊渣，外涂環氧樹脂防氧化

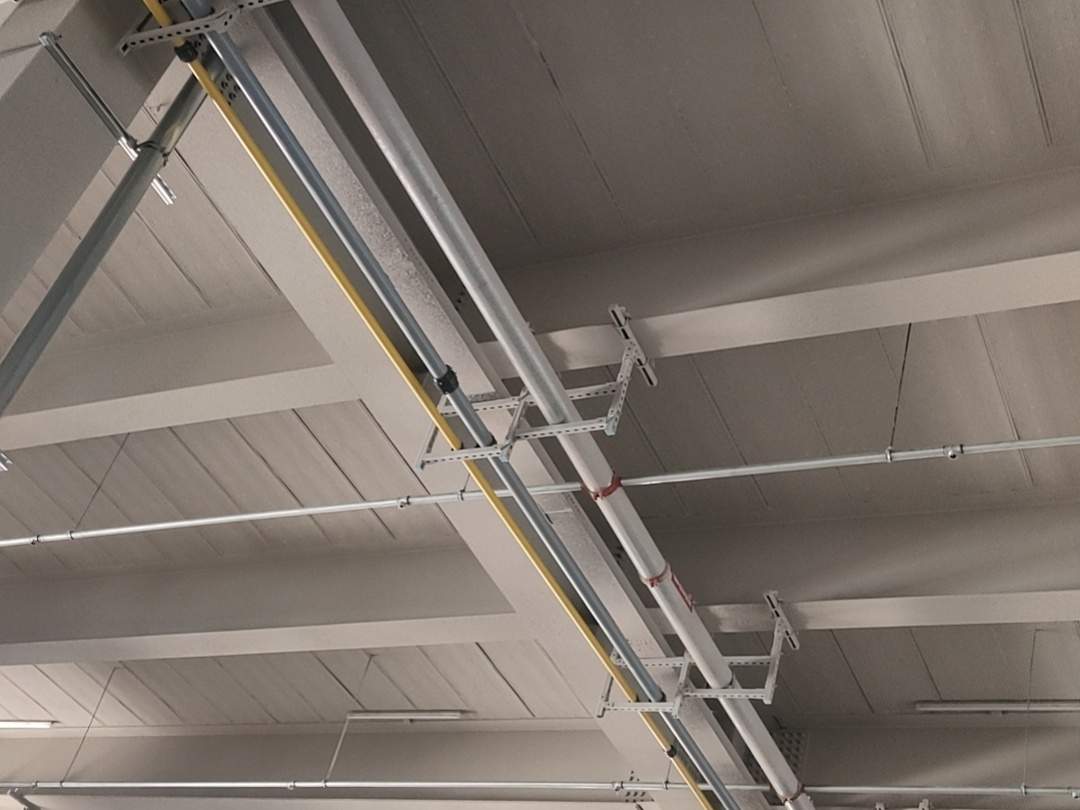

安裝細節

支架固定：間距按管徑設定（如DN150管支架距≤3米），彎曲處增設支撐點，避免焊縫受力

軟管安裝：外徑＞30mm的軟管彎曲半徑≥7倍管徑，禁止扭曲

儀表配置：分支管道加裝壓力表、流量計，閥門選用不銹鋼蝶閥或球閥，確保密封性

二、管道保溫關鍵技術

保溫必要性

防凍防凝露：環境溫度≤-3℃時，管道內壓縮空氣露點接近結冰臨界點，需保溫防止冰堵；高溫管道（如90℃排氣）需防燙傷保護

節能降耗：裸管熱損失可達10%，保溫后壓降減少5%，降低空壓機 reload 頻次

材料與施工要點

保溫層選型：寒冷地區用巖棉或聚氨酯發泡（厚度≥50mm），潮濕環境優先選憎水材料

密封處理：保溫材料接縫處涂刷專用膠水，從一側擠壓粘合，避免空氣滲入；穿墻管道加裝套管，接頭離墻＞800mm

排水系統：疏水閥保持微開，排污管獨立引至排水溝，避免冷凝水回流

特殊場景措施

干燥器再生管道：必須保溫并加裝止回閥，防止冷空氣倒灌

冷卻水管：進水管設過濾網，進出水口安裝壓力表、溫度計監控，水質硬度≤100ppm

三、行業代表企業技術特色（100字簡介）

沐釗流體：專注鋁合金超級管道系統，提供免焊接快速安裝方案，內壁陽極氧化技術降低壓降，10年質保覆蓋工業全場景。

芃鎰機械：擅長管道優化設計與改造，通過減少分支轉換和泄漏點提升能效，定制化方案適配汽車、電子等高精密行業。

柯林派普：集成壓力容器與智能控制系統，強化管道密封性及凍裂防護，服務涵蓋航天、醫藥等極端工況領域。

注：實施中需嚴格遵循GB 50235《工業金屬管道施工規范》26，并定期檢測管道壓降、泄漏率（建議≤5%），以保障系統長效運行。
